WinLink auf UKW

Neben der weit verbreiteten Nutzung von Winlink auf Kurzwelle ist es auch möglich auf den höheren UKW-Frequenzen im UHF/VHF-Bereich WinLink-Server zu betreiben. Dabei erfolgt die Datenübertragung vom Client zum RMS-Server über Paket-Radio auf 2m bzw. 70cm. Dabei können die gängigen Übertragungsraten von 1k2 bzw. 9k6 verwendet werden.

Gegenüber dem Zugang auf Kurzwelle ist der Aufwand auf der Clientseite bei der Funkausstattung geringer. UKW-Antennen sind kleiner. Es können Handfunkgeräte bzw. Mobilfunkgeräte verwendet werden. Durch die höheren Datenübertragungsraten auf UKW erfolgt der Versand bzw. der Empfang von Mail viel schneller als über Kurzwelle.

Vergleich WinLink auf Kurzwelle ./. WinLink auf UKW

	Kurzwelle	UHF / VHF
Zugriff aufs / Nutzung des WinLink-Netzwerk	ja, bei Internetausfall über ROWN	ist von Internet abhängig
Routing von Mails ins Internet bzw. Empfang aus dem Internet	ja	nur bei vorhandenem Internetzugang des RMS-Paket-Servers
Abdeckung	global	regional, durch Digipeater erweiterbar
Datenübertragung	Winmor, PACTOR	AX25 (Paket-Radio)
Geschwindigkeit	bis zu ca. 0k6 (PACTOR IV)	1k2 / 9k6
Nutzung von Digipeater  ( = "Relaisstation" )	nein, ist auch nicht notwendig	es können auch mehrere Digipeater genutzt werden
Betrieb von eigenen RMS-Server	aufwendig, 24h/365d	relativ einfach, keine Pflicht für 24h/365d-Betrieb
Transceiver	Kurzwellengerät	UKW-Gerät (z.B. Handfunkgerät, Mobilgerät, ...)
Antennenaufwand	Kurzwellenantenne	UKW-Antennen



Regionales WinLink-Netzwerk

Gerade im regionalem Umfeld kann man mit eine Infrastruktur auf der Basis von WinLink auf UKW ein regionales digitales Netz das auch bei Ausfall des Internets nutzbar ist aufbauen und betreiben:

• für Nachrichtenaustausch auf regionaler Ebene


• schneller als WinLink auf Kurzwelle


• geringer Aufwand ( Server, TNC, TRX)


• massgeschneidertes Netz für die eine Region


• niedrige Einstiegshürde


• einfache Möglichkeiten einen eigener Mailserver ( RMS-Server ) zu betreiben


• Aufbau eines eigenen Inselnetzes möglich


• Vorhaltung von RMS-Paket-Servern die bei Bedarf in Not- und Krisensituationen aktiviert werden



Nutzbare Frequenzen im UHF/VHF-Bereich

Da die Reichweite auf UKW begrenzt ist können darüber dann nur RMS-Server im lokalen bzw. regionalen Umfeld erreicht werden. Die Nutzung von Paket-Radio-Digipeater ist möglich.

Es können bestehende Paket-Radio-Digipeater in ein regionales WinLink-Netzwerk eingebunden und genutzt werden.

Entsprechend der gültigen Bandpläne ist der Betrieb von WinLink-Zugangsserver auf UKW in folgenden Frequenzbereichen betrieben möglich:

VHF  144.8125 – 144.9875 Mhz

UHF  433.625 - 433.775 MHz   digitale Kommunikationskanäle

         438.025 - 439.975 MHz   Packet-Radio-Digipeater (teilw.)

Bei unbemannt arbeitenden Stationen (RMS-Paket-Server bzw. Digipeater) ist die Rechtslage zu beachten. Für diese müssen wie für Paket-Radio-Digipeater von der Bundesnetzagentur Frequenzen und Rufzeichen zugeteilt werden.



RMS-Paket-Server

Herzstück eines reginalen WinLink-Netzwerks ist ein RMS-Server der über UKW mit Paket-Radio erreichbar ist.

Dafür werden RMS-Paket-Server verwendet. Diese spezielle RMS-Server funktionieren als Gateway zwischen dem Paket-Radio-Zugang übers Internet zu den CMS-Servers des WinLink-Netzwerks.

Je nach Softwareausstattung haben solche RMS-Server bei Ausfall des Internets mit RMS-Relay zusätzlich einen lokalen Mailserver als Rückfallebene. Damit kann man auf lokaler bzw. regionaler Ebene eine autarkes Mailsystem als Insellösung betreiben.



aktueller Stand  (Juni 2014):

RMS-Packet-Zugänge in den USA

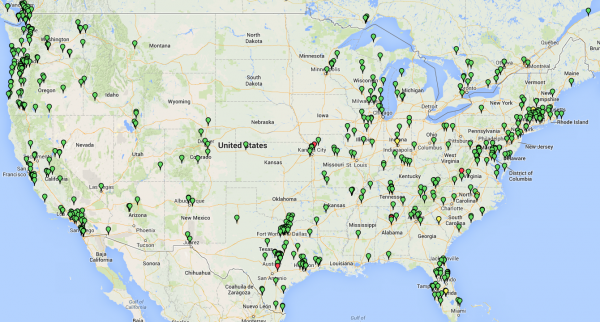

In den USA ist die Nutzung von WinLink über Paket-Radio in den UKW-Bändern im Notfunk weit verbreitet.



RMS-Packet-Zugänge in Europa

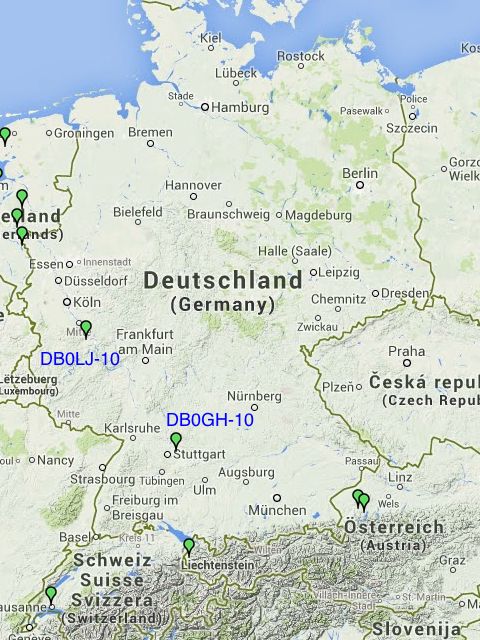

Hier sieht man im Vergleich zu den USA die noch sehr spärliche Nutzung von WinLink über UKW in Deutschland.

Die aktuelle Verfügbarkeit von RMS-Servern kann man auf der Webseite www.winlink.org abrufen:

aktuelle Gateway-Map

RMS Channel Information



Packet Channel Selector in RMS-Express

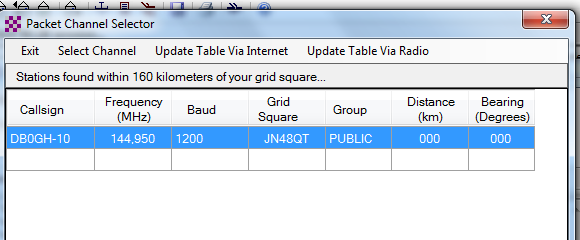

Der Packet Channel Selector gibt, ähnlich wie der HF Channel Selector für Kurzwelle, einen Überblick über mögliche erreichbar RMS-Server. Hier werden aber nur RMS-Paket-Server im Umkreis von 160 km die momentan auch aktiv sind angezeigt.

Diese Liste sollte regelmässig aktuallisiert werden.



Betrieb eines regionalen WinLink-Netzes auf UKW

Ein WinLink-Netz auf UKW kann zwei Betriebszustände einnehmen:

Normalbetrieb ( mit Internetverbindung zu den CMS-Servern ):

Diese Grafik zeigt den Normalbetrieb beim dem der RMS-Paket-Server über einen DSL-Internetzugang an die CMS-Server im WinLink-Netzwerk angebunden ist.

Hier können Emails innerhalb des WinLink-Netzwerkes und ins bzw. vom Internet versendet bzw. empfangen werden.



Betrieb bei Ausfall des Internets ( keine Internetverbindung zu den CMS-Servern ):

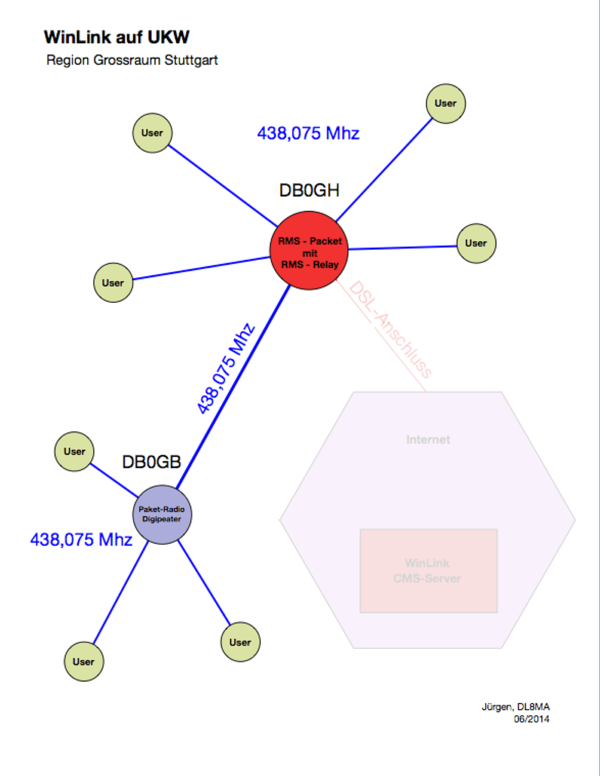

Bei einem Ausfall des Internets bildet der RMS-Paket-Server DB0GH mit dem bzw. den Digipeater ein Inselnetz das zum Austausch von Mails innerhalb der Region genutzt werden kann.



Struktur und Nutzung eines regionalen WinLink-Netzwerkes in einer Not- und Krisensituation (Beispiel)

Teilnehmer: (in der obigen Grafik als "User" bezeichnet)

• Notfunk-Leitstation, möglichst zusätzlich mit Kurzwelle


• Notfunker


• Landratsamt


• Bürgermeisterämter


• Führungsstab der BOS


• …

Infrastruktur:

• RMS-Server mit RMS-Relay


• ein oder mehrere Digipeater (bei Bedarf)

Auch im Inselbetrieb bei Ausfall des Internets können alle Teilnehmer Mails mit Dateianhängen an alle anderen Teilnehmer versenden. Durch die asychnrone Kommunikation vereinfacht sich die Betriebstechnik und entlastet die Operatoren an den jeweiligen Stationen. Bei Engpässen in der Stromversorgung können Stationen zweitweise abgeschaltet und damit Strom gespart werden. Der RMS-Server mit RMS-Relay dient als zentraler Mailserver der die Mails zwischenspeichert.



Stationsausrüstung

Beispiel für die Ausstattung einer Client-Station:

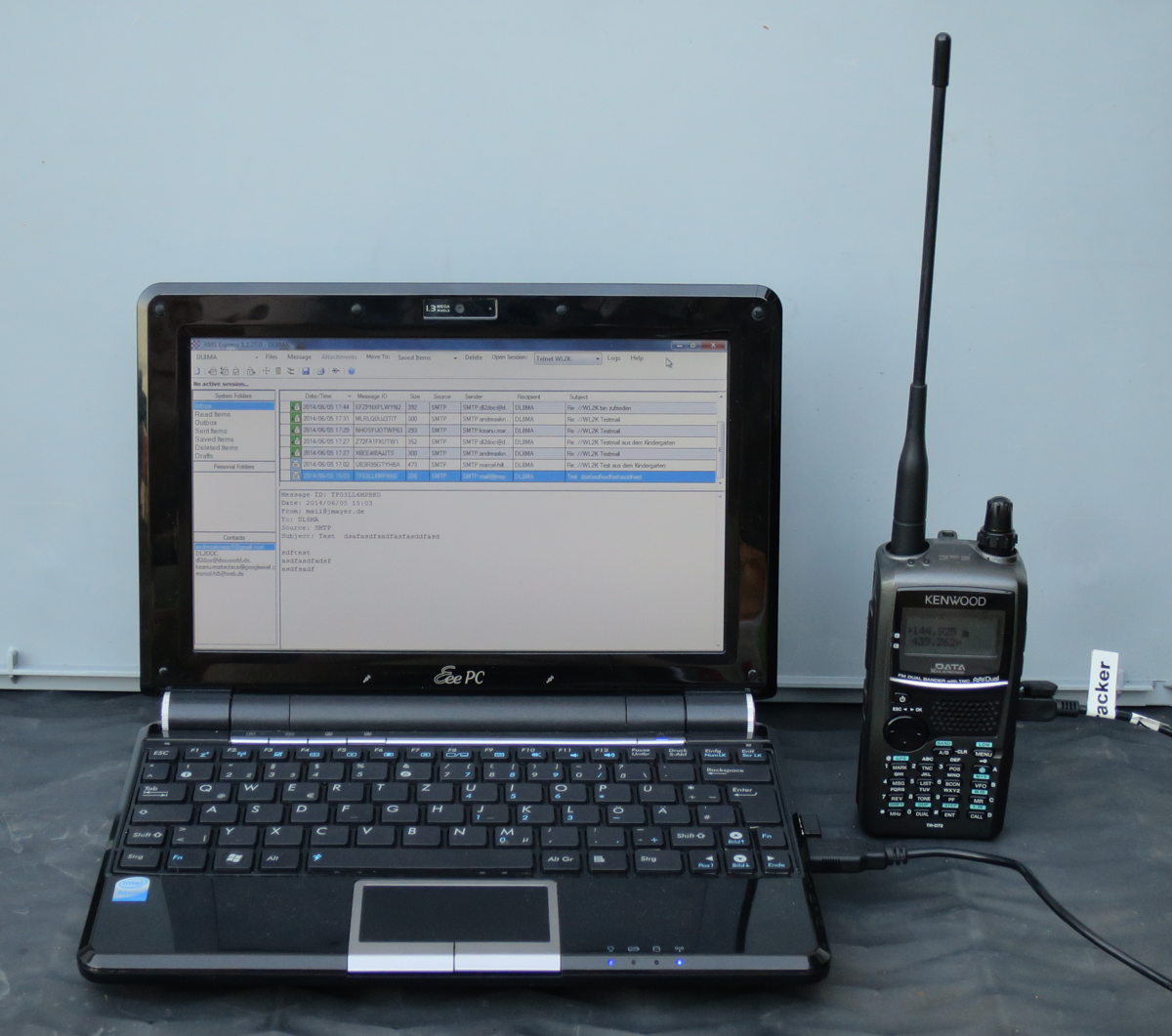

EEE PC mit Windows 7, RMS-Express und ein Kennwood TH-D72 mit eingebautem TNC

Mit einer solchen Station kann man, wenn ein RMS-Paket-Server erreichbar ist, Emails empfangen und versenden. Die komplette Station kann aus einem 12V-Akku versorgt werden.

Der für den Paket-Radio-Betrieb notwendige TNC kann auch als externer TNC (Terminal Node Controller) zwischen dem Rechner und dem Funkgerät angeschlossen sein. Dieser TNC kann auch durch eine Soundkartenlösung als Software-TNC z.B. mit AGW Packet Engine ersetzt werden.



Client ( = Notfunker )

Hardware:

• Windows-PC


• Terminal-Node-Controller


• UKW-Funkgerät


• Rundstrahl- oder Richtantenne

Software:

• RMS-Express


• (Airmail)


• (Paclink)



RMS-Packet-Server

Hardware:

• Windows-PC


• Terminal-Node-Controller (TNC)


• UKW-Funkgerät


• Rundstrahlantenne

Software:

• RMS-Paket


• RMS-Relay



Digipeater

Hardware:

• Terminal-Node-Controller


• UKW-Funkgerät


• Rundstrahlantenne



Fazit:

Mit WinLink über UKW kann man Deutschland nicht mit flächendeckenden Zugangsmöglichkeiten zum WinLink-Netzwerk austatten. WinLink über UKW kann aber eine sehr interessante Möglichkeit sein in bestimmten Regionen ein Inselnetz für den Austausch von Nachrichten ( Mails mit Dateianhängen) aufzubauen und zu betreiben.

Gerade in Ballungsräumen sollten RMS-Paket-Server mit RMS-Relay eingerichtet werden. Idealerweise stehen diese Server dann  24h/365d im Jahr zur Verfügung. Darüber können dann die Funkamateure in diesen Regionen sich intensiv mit dieser Technik beschäftigen und das WinLink-Netzwerk nutzen.

Dort wo der Betrieb eines RMS-Paket-Servers als eine automatisch arbeitenden Station nicht rund um die Uhr möglich ist kann auch bemannter Betrieb gemacht werden. Dabei wird der RMS-Paket-Server von einem Funkamateur unter seinem Rufzeichen oder alternativ unter einem Clubrufzeichen betrieben werden. Dabei muss aber sichergestellt werden das dieser Betrieb nicht unbeaufsichtigt erfolgt.

Damit können RMS-Paket-Radio-Server betriebsbereit eingelagert und in Not- und Krisensituationen bei Bedarf in Betrieb genommen werden.

Solche Inselnetze können dann das weltweite WinLink-Netzwerk und insbesondere die Kurzwellenzugänge in Not- und Krisensituationen entlasten.

Der Betrieb eines RMS-Paket-Servers könnte eine sinnvolle und interessante Aufgabe einer regionalen Notfunk-Gruppe im DARC werden.





momentan im Aufbau:

Regionales Notfunknetz mit WinLink auf Packet-Radio-Basis in der Region Stuttgart:

In der Region Stuttgart ist ein regionales WinLink-Netzwerk mit dem RMS-Paket-Server DB0GH und einem Digitpeater in Planung.

Neben der dem Zugang und der Anbindung über einen oder mehrere Digipeater auf 70cm (438,075 MHz) wird auch noch ein Zugang auf 2m ( 144,9xx MHz) eingericht werden. Die Datenübertragung erfolgt mit 1k2.

Optional besteht dann auch noch die Möglichkeit einen weiteren Zugang auf 70cm mit 9k6 zu nutzen. Dieser wird aber dann nur zeitweise im bemannten Betrieb zur Verfügung stehen.

Detailinformationen zum regionalen WinLink-Netzwerk Region Stuttgart
