DINo Internet/Ethernet I/O Board

Ein vielseitig einsetzbares Arduino-Board. Auf diesem Board sind in kompakter Form verschiedene Baugruppen integriert die ansonsten mit verschiedenen Shields auf einer Arduino-Platinen zusammengestellt werden müssten:

Das DINo Internet/Ethernet I/O Board kann mit der Arduino-IDE programmiert werden. Die Spannungsversorgung erfolgt über einen 12V-Anschluss. Das Board ist in auch mit einem Gehäuse für die Montage auf einer Hutschiene lieferbar. Damit kann das DINo Internet/Ethernet I/O Board ohne zusätzliche Erweiterungen für eine Reihe von Steuerungsaufgaben eingesetzt werden.

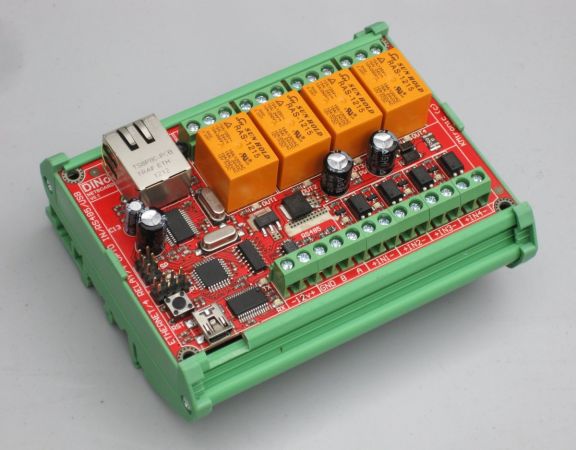

DIN-Gehäuse für Montage auf einer Hutschiene

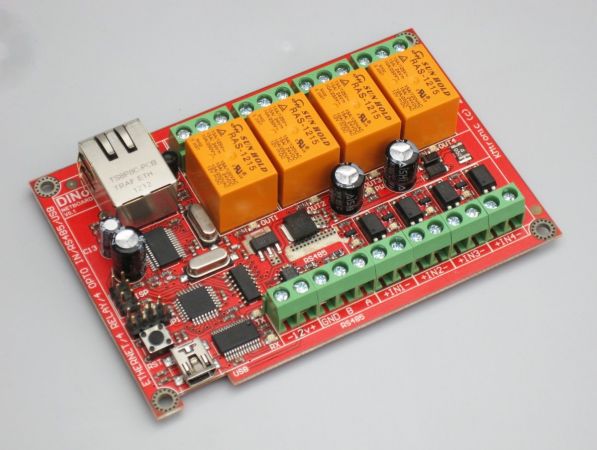

Variante ohne Gehäuse


Bezugsquelle in Deuschland:  Shop


Anschlussmöglichkeiten:

Relais:

Pro Relais ist jeweils ein Umschalter auf eine dreipolige Schraubklemme herausgeführt. Die Kontakte sind wie folgt spezifiziert:

- 12VDC/15A
- 24VDC/15A
- 125VAC/15A
- 250VAC/10A *

Zuordnung der Relais zu den Ausgängen des Mikrocontrollers:

Relais 1 -  Digital Pin 8
Relais 2 -  Digital Pin 7
Relais 3 -  Digital Pin 6
Relais 4 -  Digital Pin 5

Digitale Eingänge:

Die Eingänge sind mit Optokopler abgesichert. Die potentialfreie Eingänge können mit einer Schaltspannung von 5 bis 24V belegt werden.

Eingang 1 - Analog   Pin 5
Eingang 2 - Analog   Pin 4
Eingang 3 - Analog   Pin 3
Eingang 4 - Analog   Pin 2

RS485 Schnittstelle:

TX/RX control - Digital Pin 3
RX - Digital Pin 0
TX - Digital Pin 1

Ethernet ENC28J60 (
SPI):

ENC28J60_CONTROL_CS - Digital Pin 10
SPI_MOSI - Digital Pin 11
SPI_MISO - Digital Pin 12
SPI_SCK - Digital Pin 13


weitere Informationen:

Manual

Arduino DINo Projekte und Beispiele


Projektbeispiele

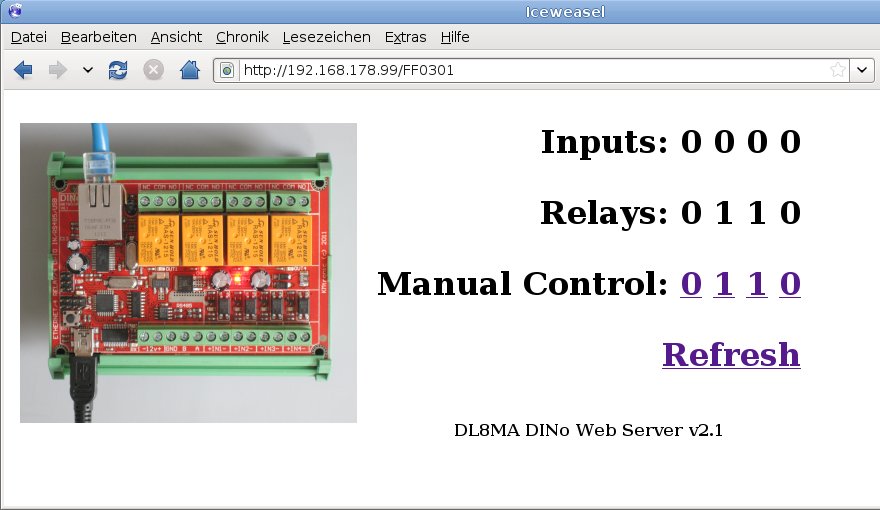

Webserver mit Relais



Die vier Relais werden über eine Webseite des im DINo Internet/Ethernet I/O Board integrierten Webserver (
ENC28J60) geschaltet.

Web Server example



*) Anmerkung: Falls das DINo Internet/Ethernet I/O Board zum Schalten von von 230V-Verbraucher verwendet werden soll muss vorher geprüft werden ob die Beschaffenheit des DINo Internet/Ethernet I/O Board die dafür geltenden Normen und Vorschriften einhält.



Weitere Beispiele und Projekte werden hier noch nach und nach veröffentlicht werden ...

...

28.07.2012

Dipl.-Ing. (FH) Jürgen Mayer, DL8MA - Weinstadt-Grossheppach
