AVR-Transistortester [Update]

Jeder Bastler braucht einen Transistortester. Früher konnte mit jedem
Multimeter ein Transistor durchgemessen werden. Heutige Multimeter
haben keine Testbuchse mehr. Diese Lücke schließt der Transistortester
nach Markus Frejek von „Mikrokontroller.net.

• Automatische Erkennung von NPN und PNP-Transistoren, N-und P-Kanal-MOSFETs, Dioden (auch Doppeldioden), Thyristoren, Triacs und auch Widerständen und Kondensatoren.
• Automatische Ermittlung und Anzeige der Pins des zu testenden Bauteils
• Erkennung und Anzeige von Schutzdioden bei Transistoren und MOSFETs
• Ermittlung des Verstärkungsfaktors und der Basis-Emitter-Durchlassspannung bei Transistoren
• Messung der Gate-Schwellspannung und Gatekapazität von Mosfets
• Anzeige der Werte auf einem Text-LCD (2*16 Zeichen)
• Dauer eines Bauteil-Tests: Unter 2 Sekunden (Ausnahme: größere Kondensatoren)
• Ein-Knopf-Bedienung

Beim 3. Fortbildungsseminar des DARC - Distriktes Württemberg (P) wurde als Bastelaktion der Bau dieses Transistortesters angeboten. Da ich bei dieser Veranstaltung auch einen Vortrag hielt hab ich die Gelegenheit genutzt dieses nützliche Testgerät zu bauen. Es ist selten das einem Bauteile und Werkzeuge so bequem "serviert" werden ;-)

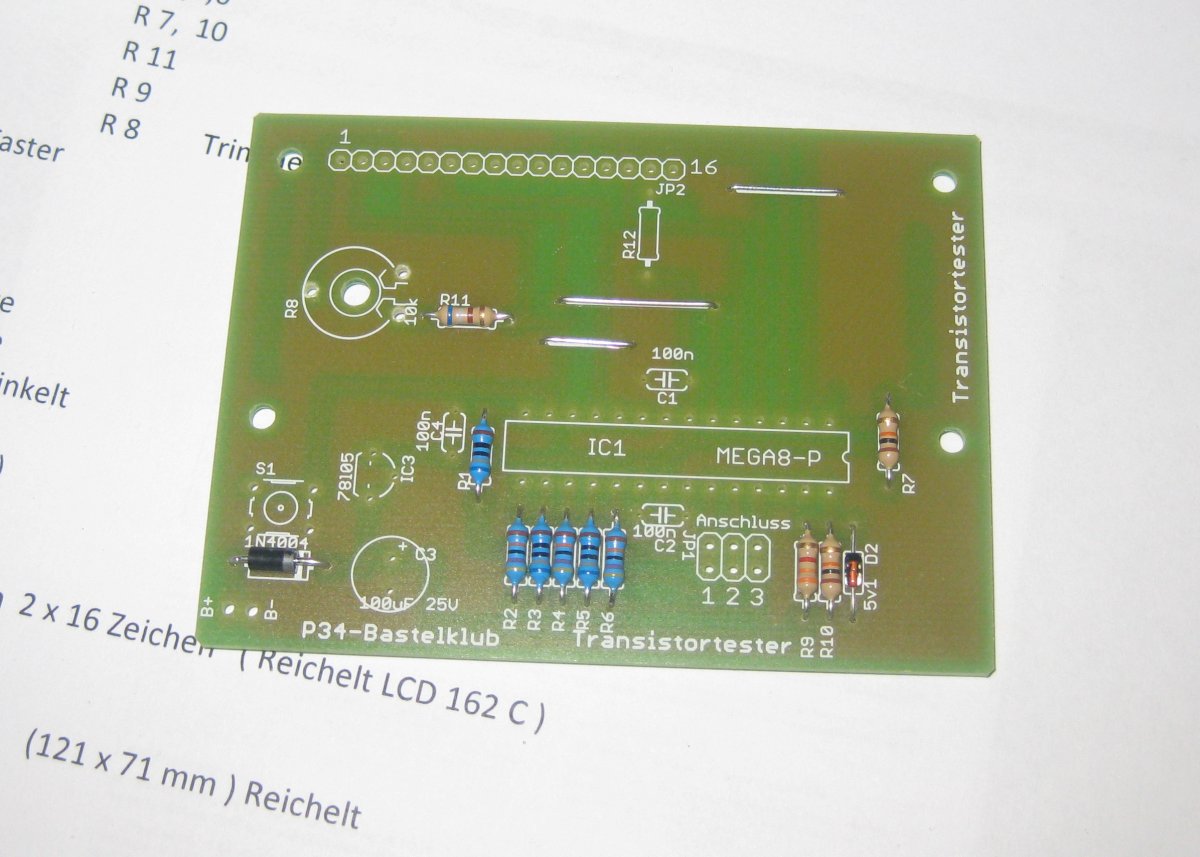

teilbestückte Platine

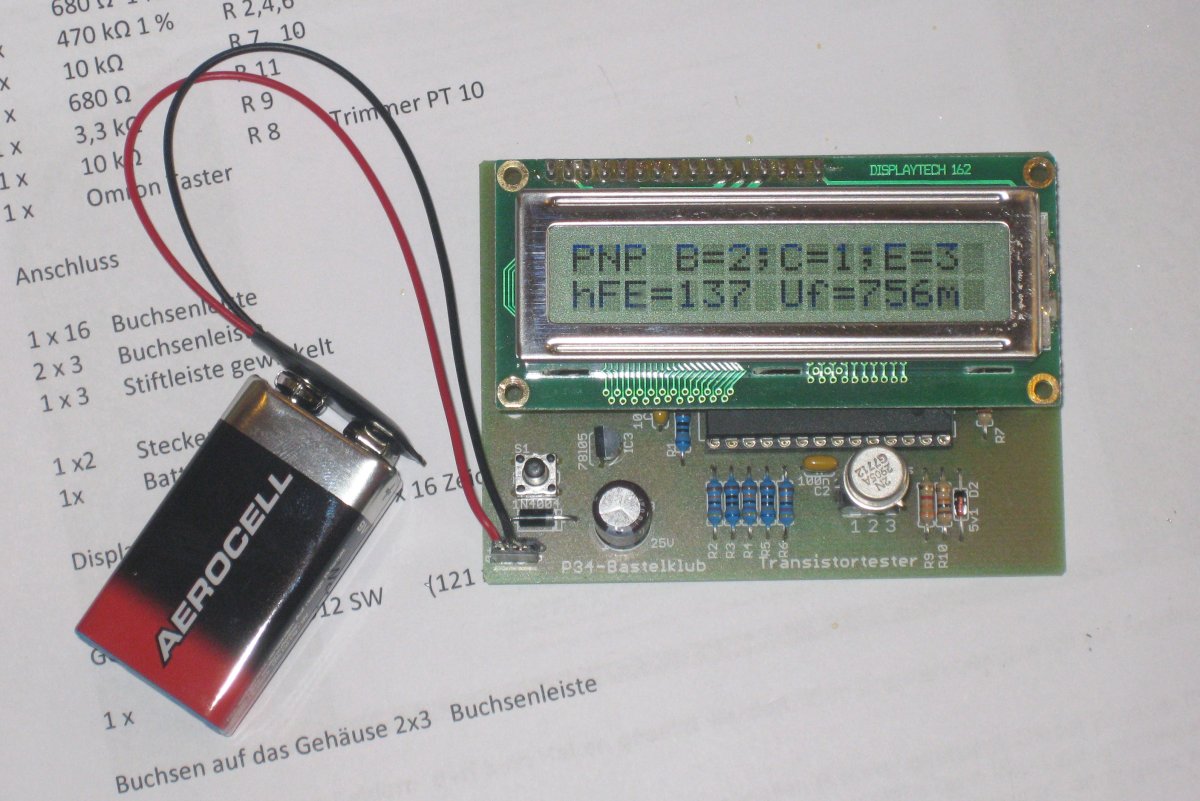

fertige Platine mit erster Messung an einem PNP-Tranistor

Die fertige Platinen wird noch in ein Gehäuse eingebaut.

Die Bastelaktion wurde von Bastelclub P34 vorbereitet und durchgeführt. Das Team um Dr. med. Erhard Blersch, DB2TU hat die einseitige Platine entwickelt und industriell fertigen lassen. Die Bausätze lagen komplett sortiert bereit. Man musste sich nur noch hinsetzen und löten.

Der Bausatz enthielt neben der Platine (einseitig mit Lötstoplack und Bestückungdruck) alle Bauteile und ein Gehäuse. Wenn man sich ranhielt konnte man den Transistortester in 1,5 Stunden komplett zusammenbauen.

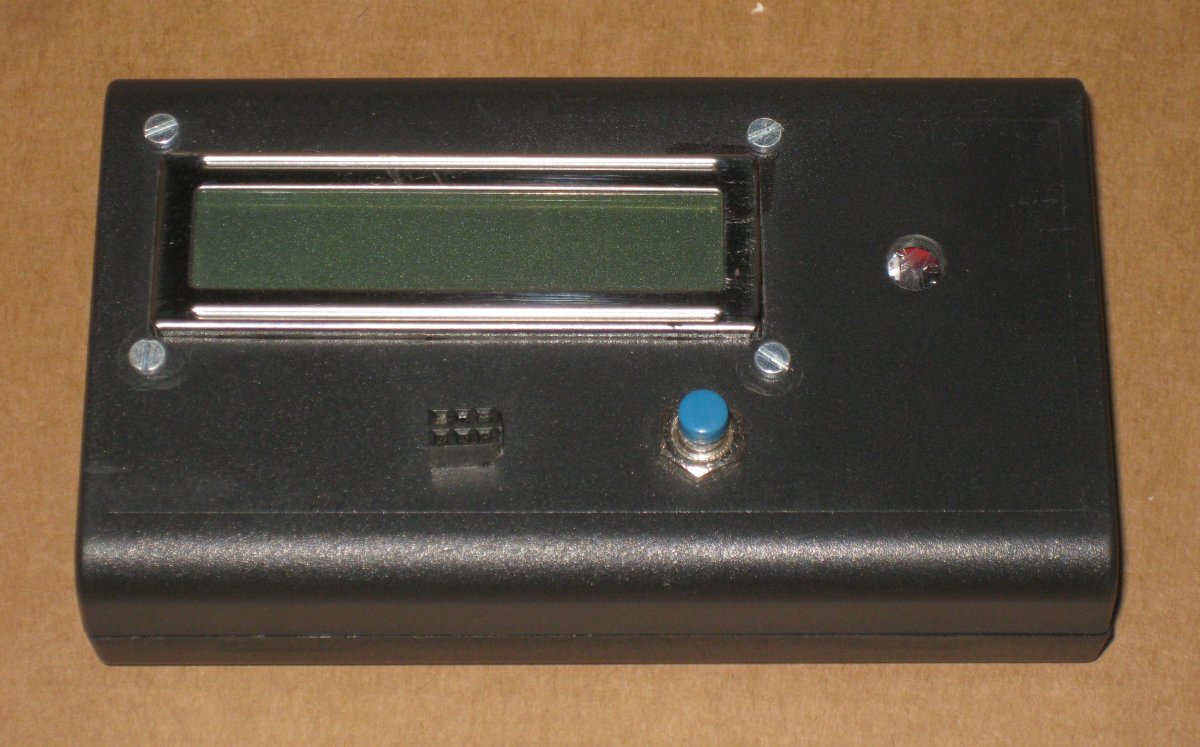

Fertiger AVR-Transistortester im Gehäuse
.





...

23.04.2012
