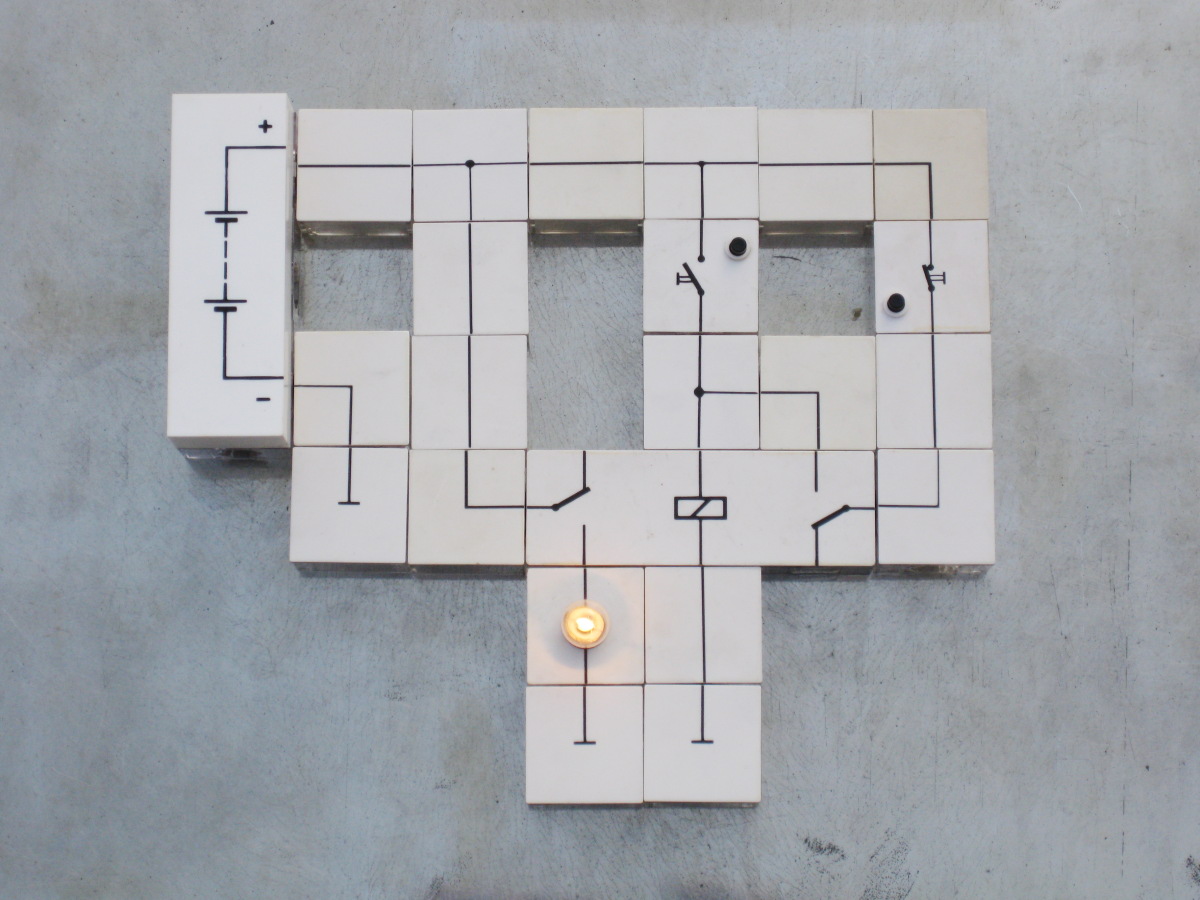

Eine einfache Grundschaltung: Relais mit Selbsthaltung
Das Relais zieht beim Drücken des Taster (Schliesser) an. Dabei wird über den 2. Kontakt der Taster überbrückt. Nach dem Loslassen bleibt das Relais angezogen.
Durch Drücken des zweiten Tasters (Öffner) wird der Stromkreis für die Selbsthaltung unterbrochen. Das Relais fällt dann wieder ab. Die Lampe geht aus.
